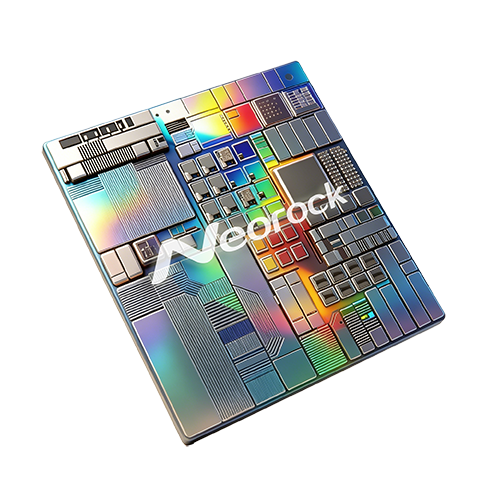

NRG5537

NRG5537是一款针对突发模式应用的宽频带、超低噪声的跨阻放大器芯片。该芯片的AGC采用逐比特结构，从而实现对突发信号的实时响应。此外，该芯片集成了PD偏置供电端，使其能够兼容GPON OLT端（光模块）和FTTR OLT端（盒子）两种应用场景。NRG5537可在-40℃~+85℃的工业级温度范围内正常工作。

规格参数

工作速率	1.25Gbps
灵敏度	-36dBm@APD，BER=10^-12 -29dBm@PD，BER=10^-12
过载	-6dBm@APD，BER=10^-12 2dBm@PD，BER=10^-12
小信号差分跨阻	6kΩ
工作电流（VDD=3.3V）	35mA

产品特点

APD/PD兼容工作
集成PD偏置供电端

小信号差分跨阻6kΩ

逐比特AGC结构

ESD能力HBM 2000V

带RSSI电流监控功能





相关产品

产品型号	产品名称	产品描述
NRG5535	跨阻放大器（TIA）芯片	工作温度 -40℃~+85℃ 电源电压 4~5V AGC范围 20dB 等效输入噪声电流 3.7 pA/rtHz 工作频率范围 47MHz~1000MHz 封装形式 4mm × 4mm 24-pin QFN封装
NRG5537	带RSSI功能的突发模式跨阻放大器芯片	工作速率 1.25Gbps 灵敏度 -36dBm@APD，BER=10-12 -29dBm@PD，BER=10-12 过载 -6dBm@APD，BER=10-12；2dBm@PD，BER=10-12 小信号差分跨阻 6kΩ 工作电流（VDD=3.3V） 35mA
NRG5538	带RSSI功能的突发模式跨阻放大器芯片	工作速率 2.5Gbps 灵敏度 -31dBm@APD，BER=10-12 -23.5dBm@PD，BER=10-12 过载 -5dBm@APD，BER=10-12；2dBm@PD，BER=10-12 小信号差分跨阻 3.8kΩ 工作电流（VDD=3.3V） 35mA
