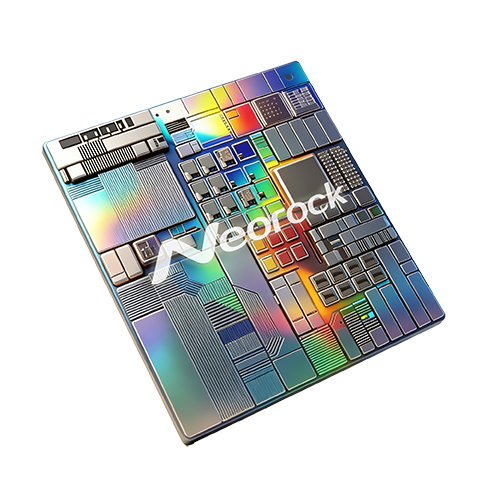

NRG5538

NRG5538是一款针对突发模式应用的宽频带、超低噪声的跨阻放大器芯片。该芯片的AGC采用逐比特结构，从而实现对突发信号的实时响应。此外，该芯片集成了PD偏置供电端，使其能够兼容XGPON OLT端（光模块）和FTTR OLT端（盒子）两种应用场景。NRG5538可在-40℃~+85℃的工业级温度范围内正常工作。

规格参数

工作速率	2.5Gbps
灵敏度	-31dBm@APD，BER=10^-12 -23.5dBm@PD，BER=10^-12
过载	-5dBm@APD，BER=10^-12 2dBm@PD，BER=10^-12
小信号差分跨阻	3.8kΩ
工作电流（VDD=3.3V）	35mA

产品特点

APD/PD兼容工作
集成PD偏置供电端

小信号差分跨阻3.8kΩ

逐比特AGC结构

ESD能力HBM 2000V

带RSSI电流监控功能




