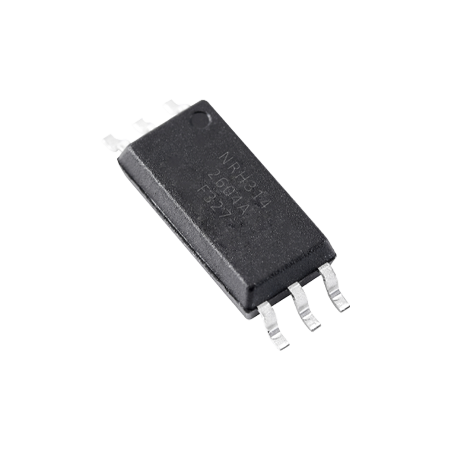

NRH314

NRH314是输出电流 1.5A 的栅极驱动光电耦合器，是电机控制逆变器、电源系统逆变器中驱动功率IGBT和MOSFET的理想器件，内置砷化铝镓（AlGaAs）发光二极管，该二极管与包含功率输出级的集成电路实现光学耦合，器件性能参数覆盖 -40℃~+110℃温度范围。

产品特点

轨到轨输出

峰值输出电流能力1.5A

宽工作电压范围15V~30V

最大传播延迟时间200ns

带迟滞功能的欠压锁定保护（UVLO）

工作温度范围-40℃~110℃





应用领域

光伏系统

储能系统

组串式光伏逆变器

微型逆变器

风力发电

电机驱动

逆变器功率单元

工业变频器

伺服驱动器

核磁共振





相关产品

产品型号	产品名称	隔离电压	最小共模抑制比	产品描述
NRH341	光隔离单通道栅极驱动器	5000 Vrms/1 min	35kV/us （VCM=1500V）	峰值输出电流 3A 传输延时TPLH，TPHL ≤200ns 占空比偏差PWD ≤100ns UVLO 11V~13.5V
NRH314	光隔离单通道栅极驱动器	5000 Vrms/1 min	35kV/us （VCM=1500V）	峰值输出电流 1.5A 传输延时TPLH，TPHL ≤200ns 占空比偏差PWD ≤100ns UVLO 6.9V~8.7V
NRH3120	光隔离单通道栅极驱动器	5000 Vrms/1 min	35kV/us （VCM=1500V）	峰值输出电流 2.5A 传输延时TPLH，TPHL ≤250ns 占空比偏差PWD ≤100ns UVLO 11.3V~12.8V
NRH332J / NRH333J	光隔离单通道智能栅极驱动器	5000 Vrms/1 min	50kV/us （VCM=1500V）	峰值输出电流能力 2.5A 钳位峰值电流ICLAMP 1.7A DESAT阈值VDESAT 6.5V 传输延时TPLH，TPHL ≤250ns 占空比偏差PWD ≤100ns UVLO 10.3V~11.6V
