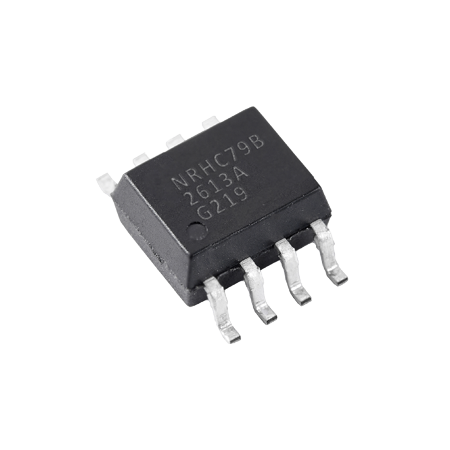

NRHC79B

NRHC79B是专为电流、电压检测设计的隔离放大器，广泛应用于电机驱动、可再生能源系统等场景，典型应用中可检测外部电阻的模拟压降，光隔离副边输出与电流成比例的差分电压。该器件具备15kV/μs高共模抑制比，融合先进光耦合技术，采用全差分电路结构，隔离模式下噪声抑制能力出众，低失调、增益精度高、稳定性强，可在高噪声环境精准稳定监测电机电流，实现对电机的平稳控制。产品采用SO-8封装，符合全球安规标准，适配紧凑硬件布局。

规格参数

隔离电压Viso	5000 Vrms/1 min
最小共模抑制比	15 kV/μs
典型输入范围	-0.2~0.2V
增益	8.2V/V
增益精度	±0.5%
带宽	200kHz

产品特点

先进的
sigma-delta（∑-∆）调制技术

全差分隔离
放大器架构

增益
8.2V/V

典型输入范围
-0.2~0.2 V

增益温漂低至
–50 ppm/°C

典型非线性度
0.05%

副边宽电源供电范围
3 V~5.5 V

工作温度范围
–40°C~+105°C

紧凑型
SO-8封装





应用领域

光伏系统

储能系统

组串式光伏逆变器

微型逆变器

风力发电

电机驱动

工业变频器

伺服驱动器





	产品型号	产品名称	隔离电压	最小共模抑制比	典型输入范围	增益	增益精度	带宽
	NRHC79B	精密电流传感器	5000 Vrms/1 min	15 kV/μs	-0.2~0.2V	8.2V/V	±0.5%	200kHz
	NRHC87B	精密电压传感器	5000 Vrms/1 min	15 kV/μs	0~2V	1V/V	±0.5%	100kHz
