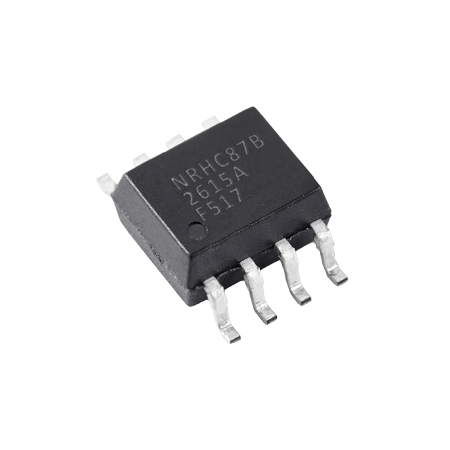

NRHC87B

NRHC87B是一款专为电压检测设计的光隔离放大器，输入量程 2V、输入阻抗 1GΩ，完美适配电力电子变换器的隔离电压检测需求，广泛应用于电机驱动、可再生能源系统等场景，典型应用中可通过电阻分压器匹配直流母线电压，副边输出与输入成比例的差分电压。器件具备 15 kV/us 高最小共模抑制比，融合先进光耦合技术，隔离模式下噪声抑制能力优异，且低失调、增益精度高、稳定性强，可在高噪声环境中精准稳定监测直流母线电压。产品采用 SO-8 封装，符合全球安规标准，高性能适配紧凑硬件布局。

规格参数

隔离电压V_iso	5000V_rms/1 min
最小共模抑制比	15 kV/μs
典型输入范围	0~2V
增益	1V/V
增益精度	±0.5%
带宽	100kHz

产品特点

先进的sigma-delta（∑-∆）
调制技术

单位增益
1 V/V

输入阻抗
1 GΩ

典型输入范围
0~2 V

增益温漂低至
–35 ppm/°C

最大非线性度
0.1%

高电平有效关断功能

副边宽电源供电范围
3 V~5.5 V

工作温度范围
–40°C~+105°C

紧凑型SO-8封装





应用领域

光伏系统

储能系统

组串式光伏逆变器

微型逆变器

风力发电

电机驱动

工业变频器

伺服驱动器





	产品型号	产品名称	隔离电压	最小共模抑制比	典型输入范围	增益	增益精度	带宽
	NRHC79B	精密电流传感器	5000 Vrms/1 min	15 kV/μs	-0.2~0.2V	8.2V/V	±0.5%	200kHz
	NRHC87B	精密电压传感器	5000 Vrms/1 min	15 kV/μs	0~2V	1V/V	±0.5%	100kHz
