功率器件一旦短路，等主控采样、通信再执行保护，往往为时已晚。驱动芯片能不能先自己动手？本文以变频器、光伏、储能和新能源汽车电控为背景，讲解退饱和检测（DESAT）、软关断、米勒钳位和欠压锁定（UVLO）如何分工，最后落到选型该看什么。

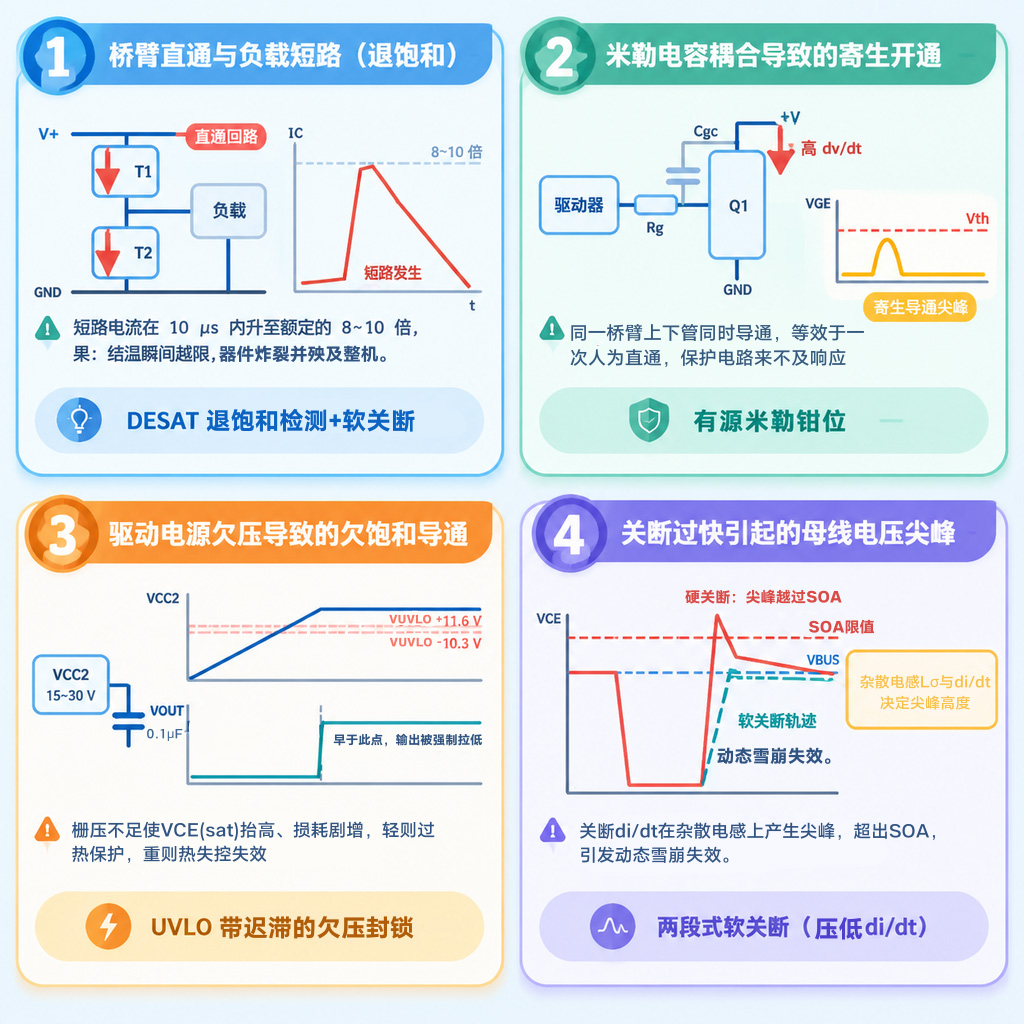

01 四类风险，四道保护

变频器、光伏逆变器、储能变流器、新能源汽车电控里，IGBT 和 SiC MOSFET 负责大电流开关。它们承受高压大电流，一旦短路或驱动异常，很快就会损坏。

隔离栅极驱动芯片除了传递控制信号，带保护功能的型号还能在器件旁边直接发现异常并动作，不用等主控采样后再处理。

接下来按4类风险，逐一看对应的保护动作。

1、桥臂直通与负载短路：先发现，再关断。

桥臂上下管同时导通，或负载短路，电流会急剧上升，IGBT 的集射极电压 VCE 随之明显升高，，这就是故障发生的特征信号。

DESAT就是专门盯着这个电压的。一旦确认异常，驱动芯片立刻启动保护，把管子关掉。

需注意：管子刚开通的瞬间，电压本来就会有波动，容易被误判成故障。所以 DESAT 要设一小段"消隐时间"，先忽略这段波动。这个时间需要根据系统具体要求进行设计。

2、米勒耦合导致寄生开通：给栅极电荷一条低阻通路

桥臂中一只管子开关时，电压快速变化，会通过米勒电容向另一只已关断器件的栅极注入电荷。对 IGBT 来说，这条路径与栅集电容 Cgc 有关。

栅极回路阻抗偏高时，栅压可能被抬过开通阈值，造成寄生开通。

有源米勒钳位在关断期间提供一条低阻通路，把这段电荷泄放掉。

3、驱动电源欠压：别让管子“半开半关”地工作

开机、掉电或负载突变时，驱动电源可能跌落。栅压不足，会让 IGBT 的导通压降和损耗增大，只靠电流检测未必能及时发现。

UVLO在输出侧电源 VCC2 低于阈值时封锁输出，并设有恢复阈值与关断阈值之间的迟滞，避免在阈值附近反复动作。

另外，SiC MOSFET 的驱动电压和保护边界与 IGBT 不同，需按器件规格单独核对。

4、关断过快引起母线尖峰：用软关断控制 di/dt

检测到短路后，关断也不能太猛。电流下降过快（即di/dt过大），会在回路杂散电感 Lσ 上产生电压尖峰，尖峰幅值满足Vspike ≈Lσ·di/dt 。尖峰叠加到器件承受的电压上，就有过压风险。

软关断用较小的栅极放电电流放慢关断速度，压低尖峰。其参数要和回路电感、器件耐压、短路耐受能力一起考虑，最后还需要整机验证。

02 一图看懂：芯片内部的信号怎么走？

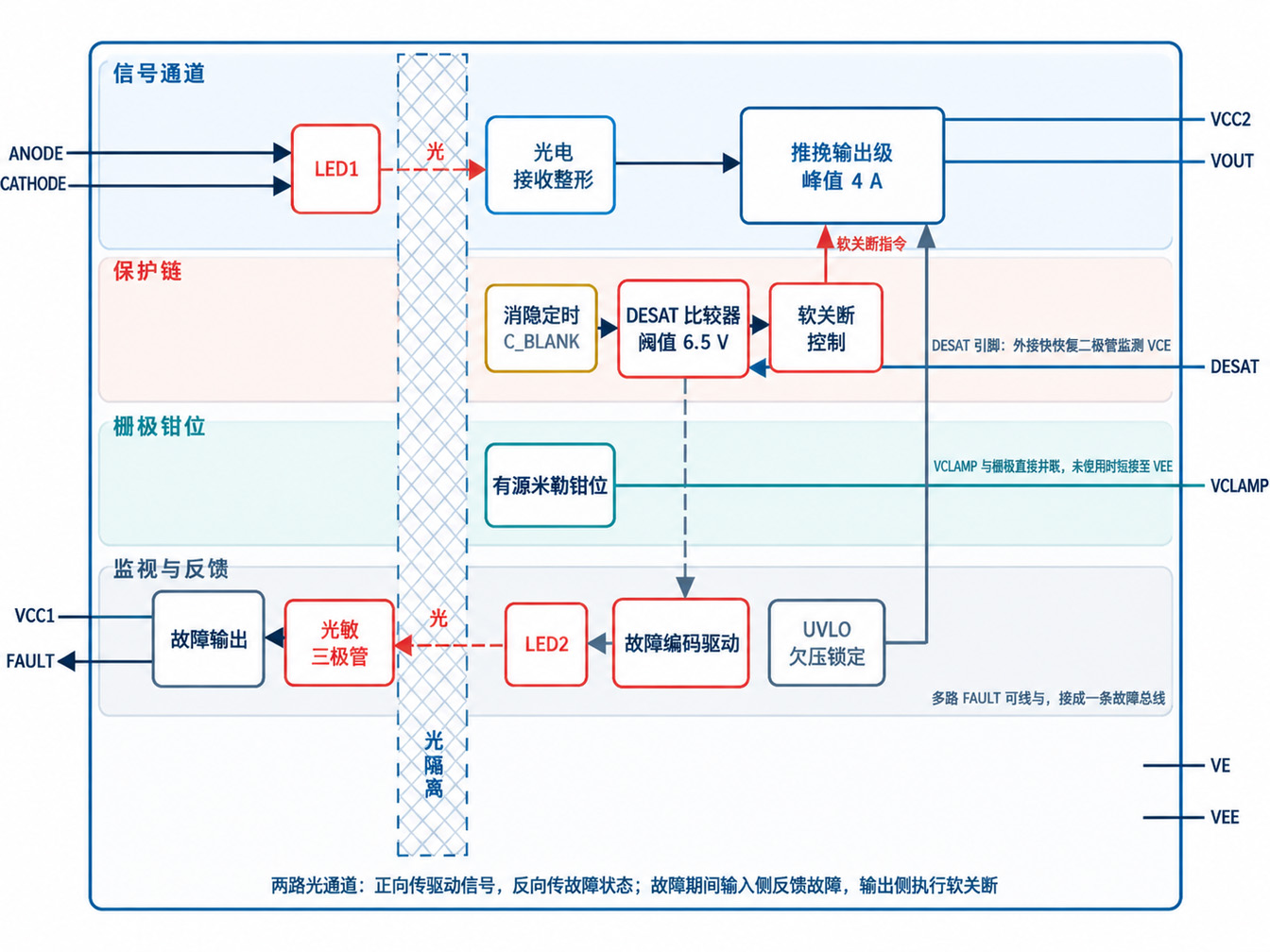

先看这张图的核心思路：光隔离带把芯片分成两侧，一路传输驱动信号，一路报故障。

① 驱动信号传输

信号从 ANODE / CATHODE 输入，经 LED1 变成光信号，穿过隔离带，再由输出级放大，峰值电流最高2.5A，推动功率管。

② 保护功能引脚

图中的 DESAT和VCLAMP，分别对应前面讲的退饱和检测和米勒钳位。DESAT外接快恢复二极管，监测VCE；VCLAMP直接接栅极，不用时接到VEE。引脚完成，具体过程见03节的时序图。

③ 故障反馈

出现异常时，LED2 把故障信号变成光，反向穿过隔离带，经 FAULT 引脚通知控制器。多路 FAULT 可以线与，合成一条故障总线。

03 一次短路，芯片如何响应？

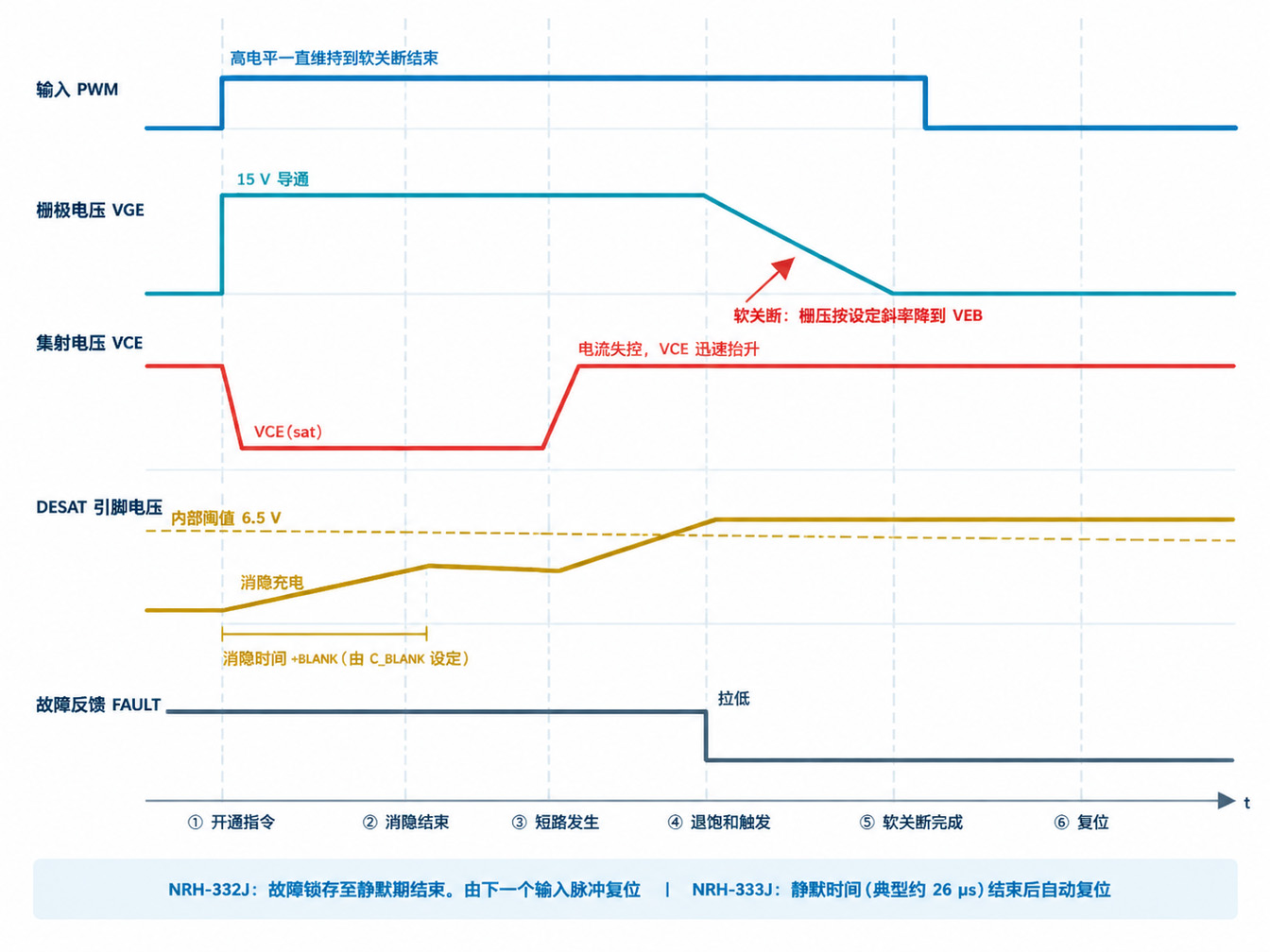

下图以观岩科技的NRH-332J和HRH-333J为例，展示一次短路发生后，芯片从检测到关断的完整响应过程：

看这张时序图，把过程分成六步：

① 开通

PWM 变高，栅极电压升到 15 V，功率管导通。同时，DESAT 引脚上的电容 C_BLANK 开始充电，消隐计时同步启动。

② 消隐结束

消隐期间，芯片暂不判断，给功率管开通留出时间，避免误触发。

③ 短路发生

电流失控，VCE 迅速抬升，DESAT 电压随之上升。

④ 退饱和触发

DESAT 电压越过 6.5 V，芯片立即拉低 FAULT，通知控制器出现故障。

⑤ 软关断

栅压按设定斜率降到 VEE，压住电压尖峰。

⑥ 复位

故障恢复方式，因型号而异。

消隐时间要折中：太短，开通瞬间容易误触发；太长，短路保护的时间余量被压缩。选值时，要把检测、内部响应和关断时间一并算进去，与功率器件的短路耐受能力匹配。

04 典型应用

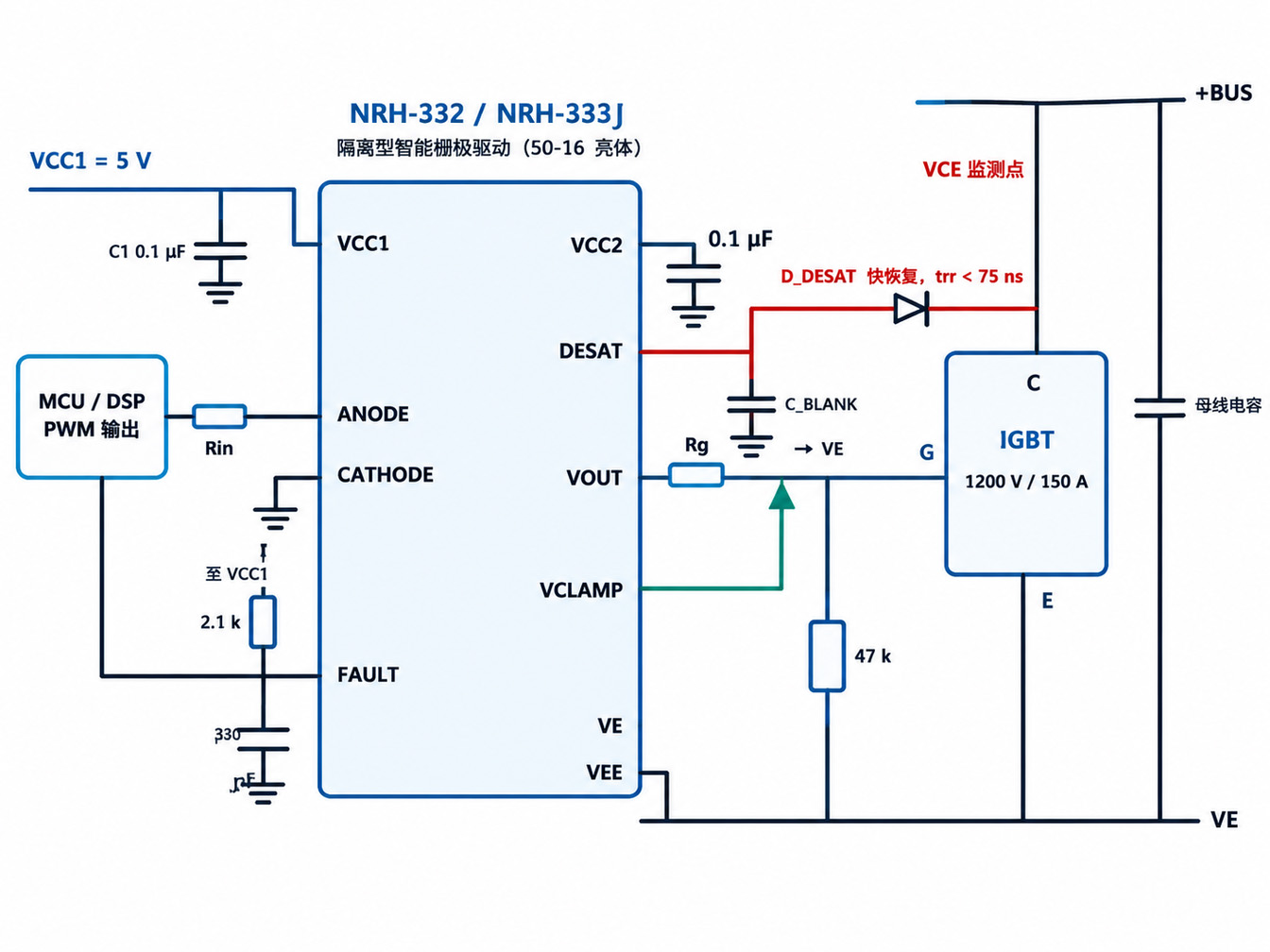

下图是单路驱动的典型接法，有四个与栅极和检测相关的元件：Rg 用于调节栅极充放电速度；RGE 提供栅极下拉电阻；D_DESAT 用于退饱和检测；C_BLANK 参与设定消隐时间。

除此之外，供电、去耦、检测器件耐压和引脚连接也要逐项核对。

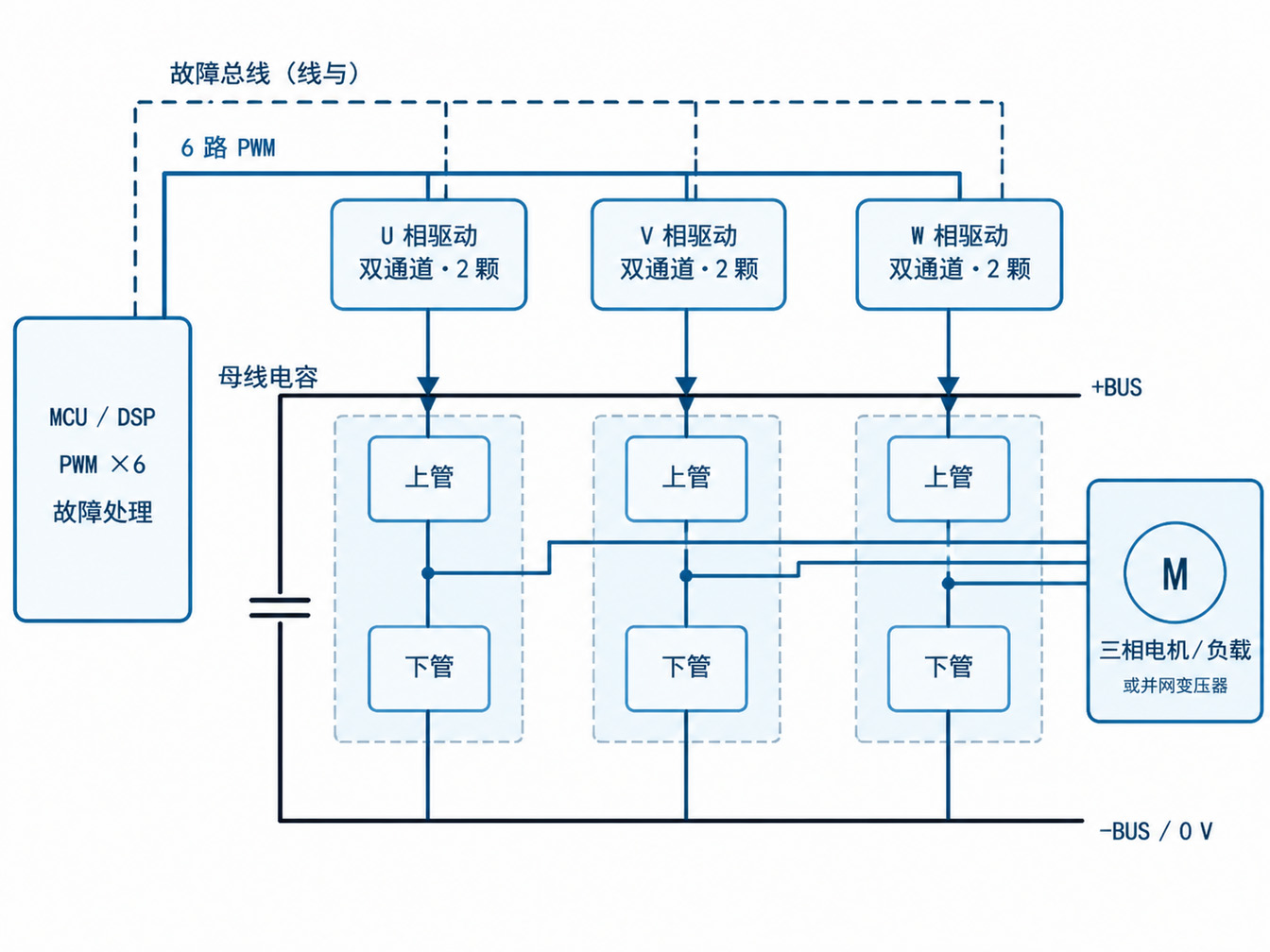

三相系统中，每个桥臂的上下管各配一路驱动，六路 FAULT 可按规定汇总至控制器，拓扑如上图所示。

布局同样影响保护效果。母线电容应尽量靠近桥臂，减小功率回路电感。

05 选型：先看关键性能参数，再选型号

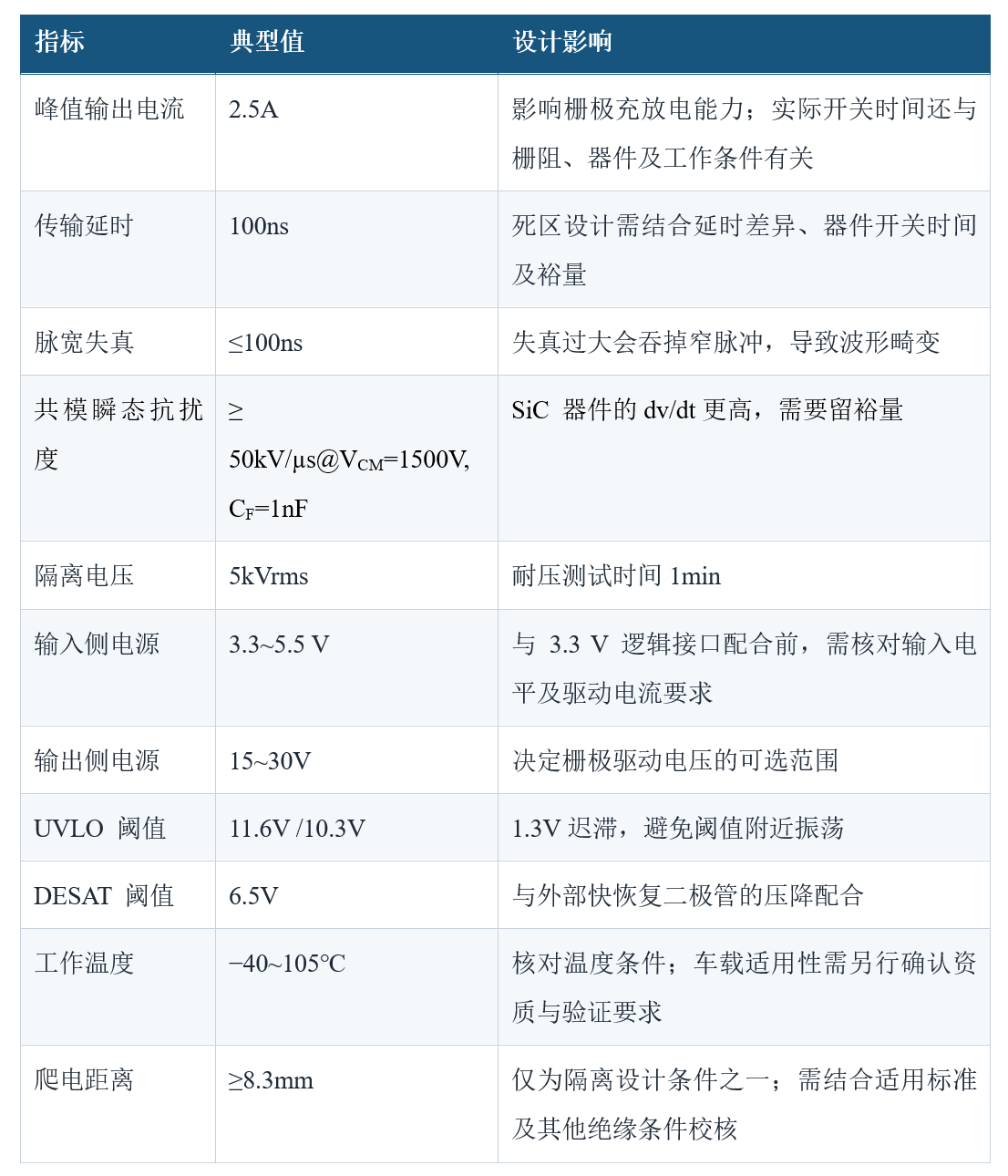

前面讲的风险识别、隔离传递和故障响应，最终都要落实到具体芯片的参数上。观岩科技的 NRH-332J 和 NRH-333J 是两款智能隔离栅极驱动芯片，下表列出了它们的主要参数，供选型时参考。

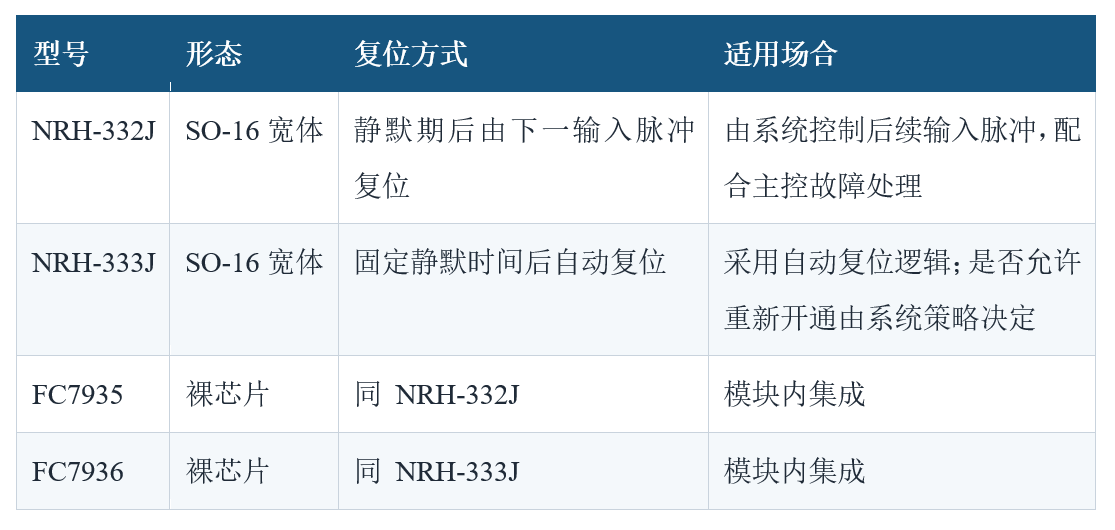

参数之外，不同型号的复位策略不同，应用侧重点也不同，详情如下。

06 结语：把保护能力放到更靠近器件的位置

驱动芯片除了提供驱动控制信号，还要在故障出现时就地检测、就地保护。DESAT、软关断、米勒钳位与 UVLO 分别处理不同风险，彼此不能替代。

选型时，先把保护时间和故障恢复策略理清，再看驱动能力、供电和隔离条件。

如果正在做驱动选型，观岩科技提供NRH-332J、NRH-333J 智能隔离栅极驱动芯片封装产品，以及 FC7935、FC7936 裸芯片，分别面向板级应用与模块内集成需求，联系我们获取对应型号的数据手册、样品和技术支持。

（李先生：13880372400；吴先生：18180666168）
