在传统变压器中，电压变换和电气隔离主要由磁性器件完成；而固态变压器（Solid-State Transformer，SST）还要依靠功率器件、高频变换和数字控制来实现能量调节。

模块化SST运行时，不同功率模块往往处于不同电位，IGBT或SiC MOSFET的高速开关还会带来强烈的共模干扰。控制信号如何安全、准确地跨越这些电气边界，成为系统设计中的关键问题。

光纤收发器提供了一座信号桥梁：它将电信号转换为光信号，通过不导电的光纤完成跨电位传输，再在接收端还原为电信号。本文将介绍光纤收发器在SST中的三类典型应用，以及选型、传输距离计算和上机验证时需要重点关注的指标。

一、SST为什么需要“光链路”

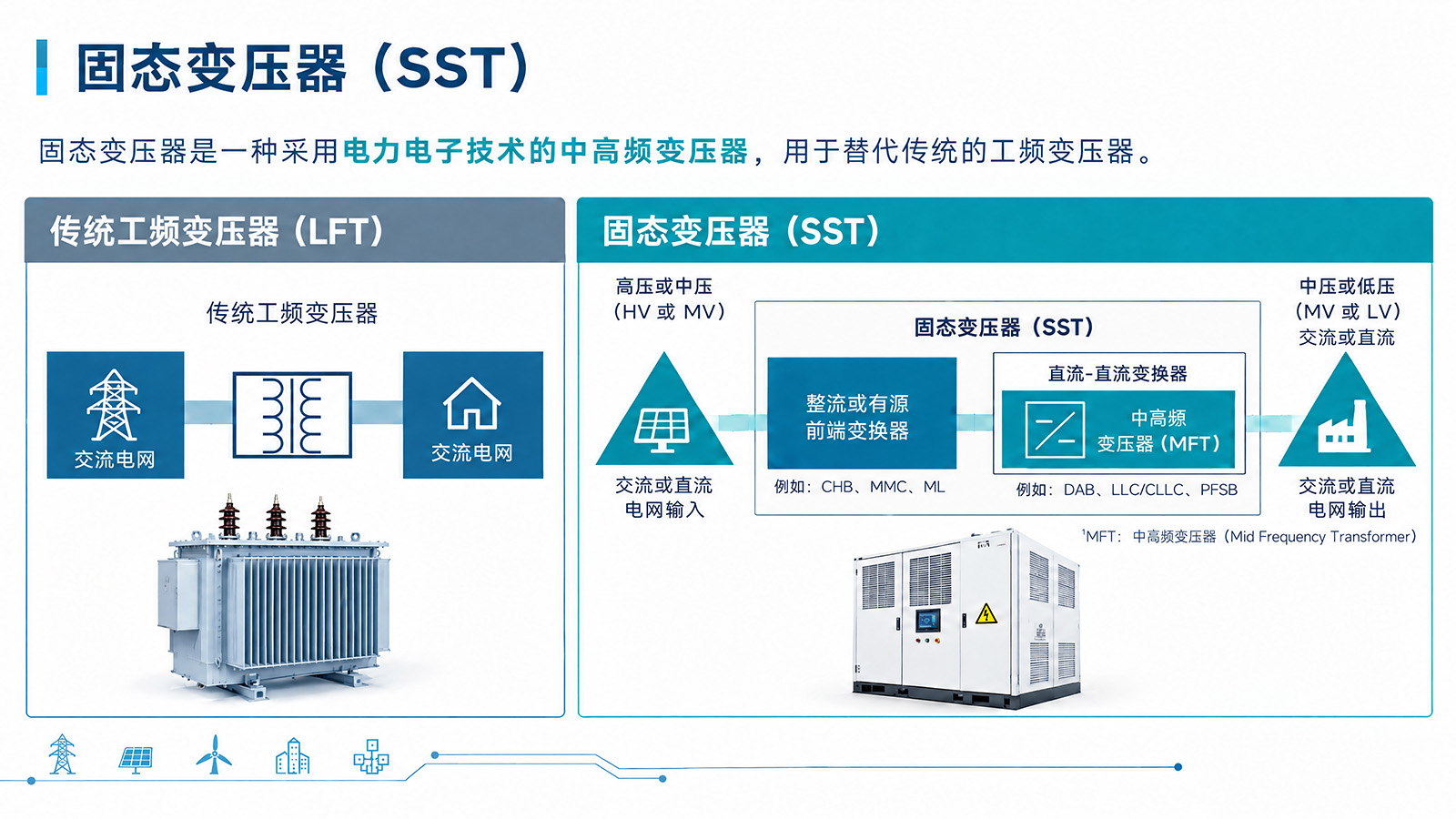

SST 在传统工频变压器基础上，加入了电力电子变换和数字控制，能实现交流/直流变换、双向功率流、电压调节、电能质量控制等更多功能，具体能力因拓扑、控制策略和器件配置而异。

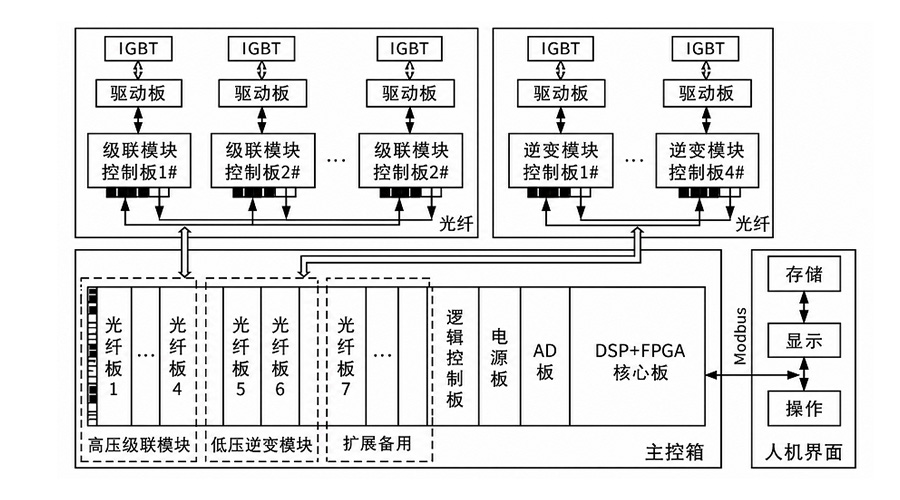

以中压模块化 SST 为例（前级 CHB 等模块化结构 + 中间级高频隔离 DC-DC + 后级输出），控制链路面临两个难题：

• 电位不同：多模块级联后，各模块处于不同电位，信号必须跨过电位差。

• 干扰很强：IGBT/SiC MOSFET 高速开关会产生共模瞬态，容易串入信号线。

同时，链路还要满足时延、抖动、误码、同步和故障响应的要求。铜线只适合低压短距离。电位差大、干扰强的场合，更适合用不导电、不怕电磁干扰的光纤，来建立这道隔离边界。

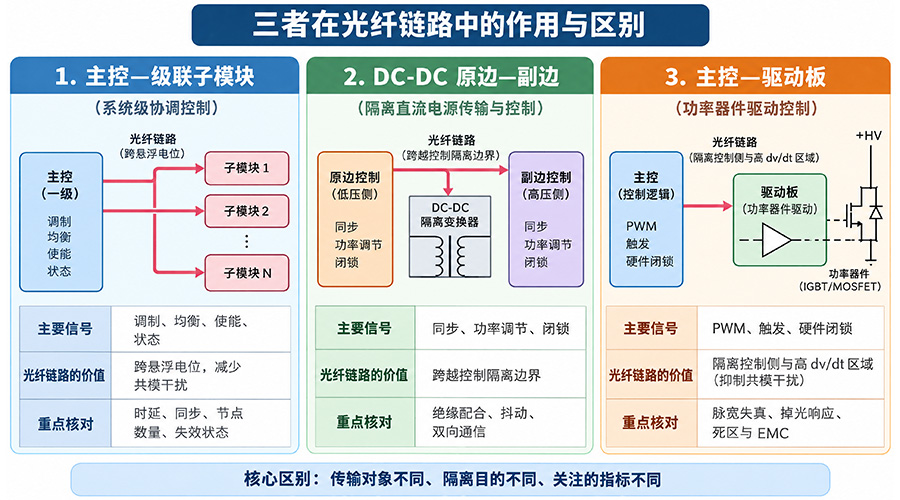

二、光纤收发器在SST中的三类应用

1、主控与级联子模块：命令下发，状态回传

主控向子模块发送调制、使能和闭锁命令，子模块回传母线电压、运行状态及故障信息。重点关注端到端延迟、通道偏差、输出电平和掉光后的失效状态。

2、高频隔离 DC-DC：连接原边与副边控制

DAB、LLC、CLLC等拓扑需要交换同步、功率调节、软启动和故障闭锁信号。光纤可以跨越原副边隔离边界，降低共模噪声沿信号线耦合的风险。

3、主控到驱动板：传输脉冲与硬件闭锁

光纤可传输PWM、触发和硬件闭锁信号，再由驱动板转换后送入栅极驱动器。此处必须核对传播延迟、脉宽失真、死区时间、上电默认状态和掉光响应，避免异常脉冲造成上下桥臂直通。

  观岩科技推出的工业级低速光纤收发器，核心目的在于为通信、控制信号提供高压电位隔离保护、抵抗高dv/dt电磁干扰、及微秒级同步控制与保护，是级联模块化SST必不可少的信号桥梁。

三、SST光纤收发器怎么选？

选型不要只盯着“能传多远”。对控制与保护链路来说，以下七项通常更关键：

• 链路方向：单向还是双向，发射端和接收端是否匹配；

• 速率与编码：核对MBd、Mbps及实际码型；

• 延迟与抖动：是否满足PWM周期、同步精度和保护响应时间；

• 电气接口：供电、输入阈值、输出形式、驱动能力及掉光默认状态；

• 光纤与连接器：波长、塑料/玻璃光纤、单模/多模、芯径和连接器是否匹配；

• 环境与可靠性：温度、振动、湿热、寿命及安规要求；

• 系统验证：耐压、EMC、时序、误码、温度循环和故障注入是否通过。

观岩科技现有产品资料覆盖 650 nm、850 nm 和 1310 nm 等中心波长，以及从低速控制链路到高速通信链路的多种器件。需要根据实际系统应用进行产品选型，以下章节详细讲述光模块传输距离计算与选型。

四、传输距离怎么算？先做光功率预算

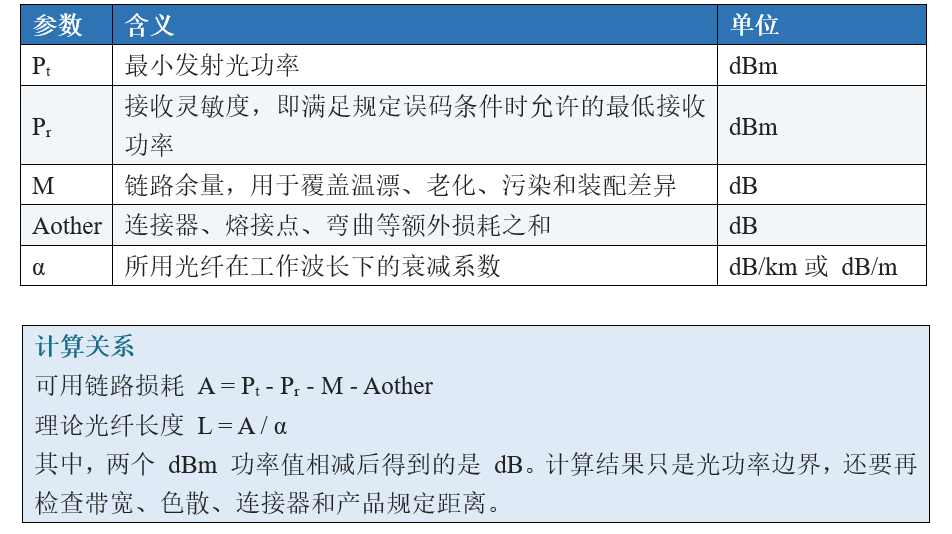

光纤链路能否稳定工作，核心不是厂家给出的单一“最远距离”，而是接收端在最不利条件下还能否获得足够的光功率。工程上通常用最小发射功率和接收灵敏度做保守计算。

假设某 850 nm 收发器的最小发射光功率为 -15 dBm，接收灵敏度为 -24 dBm；链路余量取 2 dB。两端各有一个 ST 连接器，每个按 0.5 dB 计，没有熔接点；所用 62.5/125 μm 多模光纤的衰减系数按 3.5 dB/km 估算。

• 收发器可提供的光功率预算：-15 - (-24) = 9 dB。

• 扣除链路余量：9 - 2 = 7 dB。

• 扣除两个连接器损耗：7 - 0.5 × 2 = 6 dB。

• 理论光纤长度：6 ÷ 3.5 ≈ 1.71 km。

因此，在上述假设下，按光功率预算得到的理论长度约为 1.71 km。实际项目不能直接按这个数值放线：还应采用目标光纤和连接器的实测/规格上限，核对收发器规定的最大距离、数据速率限制、温度降额和维修余量。

常见光纤参数只能用于初筛

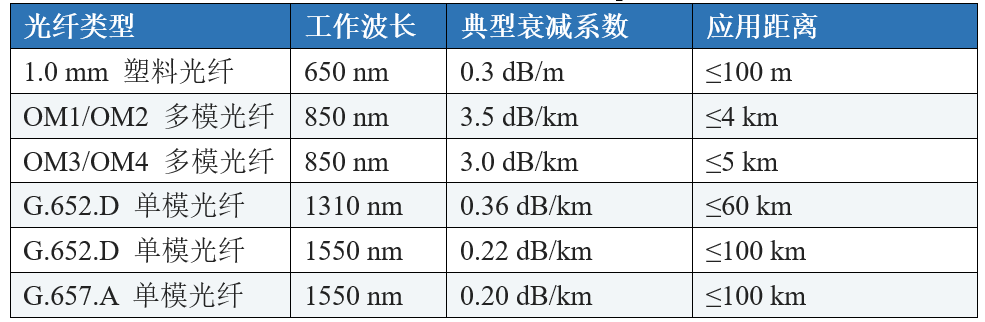

下表为常用光纤衰减系数（典型值）及50Mbps速率传输应用距离：

说明：该表适合做方案初筛，不应代替具体光缆与收发器的技术手册。尤其是短跳线、弯曲、连接器质量和施工状态，都会让实际损耗偏离表中的数值。

五、从“能通信”到“能上机”，还差哪些验证？

样品点亮只是第一步。SST 属于强电磁干扰和多故障模式并存的系统，建议至少完成：

• 光学：发射功率、接收灵敏度、链路余量、弯曲和插损；

• 时序：端到端延迟、通道偏差、抖动、脉宽失真和多模块同步；

• 故障：断纤、掉光、上电、掉电、饱和和误码时的系统状态；

• 电气与绝缘：接口电平、驱动能力、爬电距离、PCB间隙和整机耐压；

• 环境与EMC：高低温、温度循环、振动、静电、快速瞬变和共模瞬态。

ESD等级不等于隔离耐压；光纤本身不导电，也不代表整条链路自动满足某个绝缘等级。两类指标必须分别验证。

六、按链路需求筛选，不按单一参数拍板

成都观岩科技从事光电芯片及器件研发，产品包括光纤收发器件、光耦芯片、光通信芯片和激光测距芯片，并提供器件定制方案还可为客户提。供多种光电芯片及器件定制方案，也可根据客户的现场应用环境，通信距离，带宽需求等基础信息，为客户提供专业建议，协助客户选型。

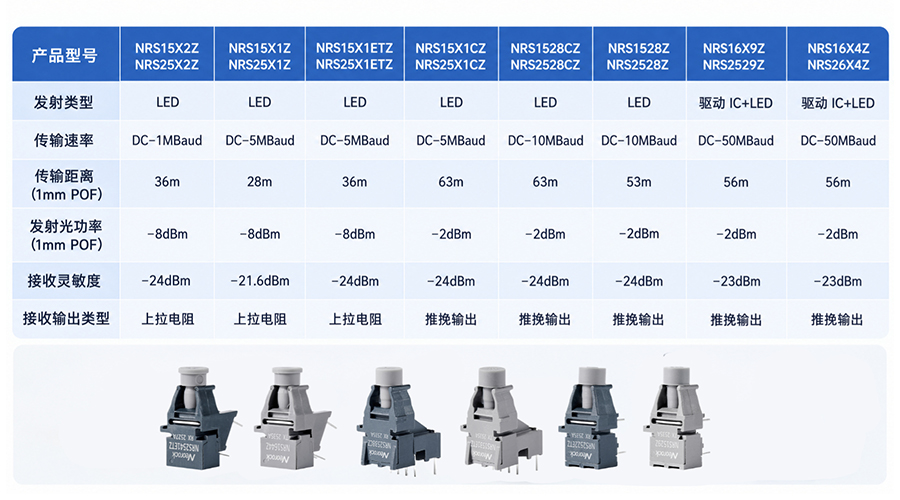

(1) 以下为650 nm塑料光纤收发器全温状态下极限参数指标

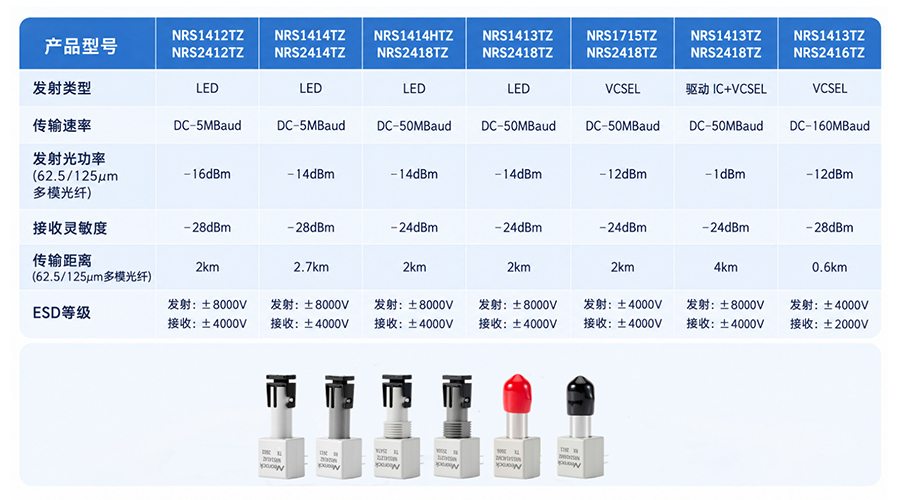

(2) 以下为850 nm玻璃光纤收发器全温状态下极限参数指标

(3) 以下为光模块系列全温状态下极限参数指标

七、几个常见问题

• 光纤收发器能直接替代光耦吗？

不能直接替换。两者在传输距离、接口、时延、失效模式和系统结构上都不同，必须结合具体链路重新评估。

• SST 一定要使用光纤通信吗？

不一定。低压、短距离或干扰可控的场景，也可以评估数字隔离器、变压器耦合等方案。是否采用光纤，要综合电位差、共模瞬态、速率、时延、成本和维护方式判断。

• 传输距离是不是越长越好？

不是。控制链路更关注确定性时延、抖动、可靠性和故障响应。覆盖实际距离并留足光功率余量即可。

结语

光纤收发器在SST中的价值，不只是“把信号传过去”，而是为跨电位、强干扰环境建立可靠的控制通信边界。最终效果取决于器件选型、光功率预算、时序。

若您正在进行模块化SST、级联子模块通信、高频隔离DC-DC或功率器件驱动方案选型，可根据拓扑、信号类型、距离、速率和工作温度获取针对性资料与建议。

欢迎联系观岩科技：李先生：13880372400；吴先生：18180666168
